CIMCO Edit stellt einen umfangreichen Satz von wichtigen Editier-Werkzeugen zur Verfügung um allen Anforderungen an einen modernen Editor für CNC-Programme gerecht zu werden.
CIMCO Edit kennt keine Begrenzung der Programmgröße und schließt spezifische Optionen für die CNC-Codierung ein, wie die NC-Satz-Nummerierung/-Neunummerierung, das Zeichen-Handling und die Ermittlung der Achsengrenzwerte in X,Y,Z. Mit ihm können auch mathematische Funktionen ausgeführt werden, einschließlich geometrischer Grundfunktionen wie Rotieren, Spiegeln, Werkzeugradiuskorrekturen und translatorische Verschiebungen.
CIMCO Edit bietet sämtliche Funktionen, die von einem Editor erwartet werden, inklusive Text-Editieren mittels Drag&Drop. Das Beste ist, dass CIMCO Edit vollständig konfigurierbar und leicht an jede vorhandene Editier-Umgebung für CNC-Programme anzupassen ist.
Der NC-Assistent macht das Editieren von NC-Programmen schneller und leichter als je zuvor. Zeigen Sie auf irgendeinen M- oder G-Code und der NC-Assistent wird den Code identifizieren und es Ihnen ermöglichen, den jeweiligen Wert zu modifizieren, und zwar mit einem interaktiven Interface, das mit dem CNC-Code verlinkt ist.
Geben Sie in beliebige Register die gewünschten Werte ein und der NC-Assistent wird das CNC-Programm automatisch auf den neuesten Stand bringen.

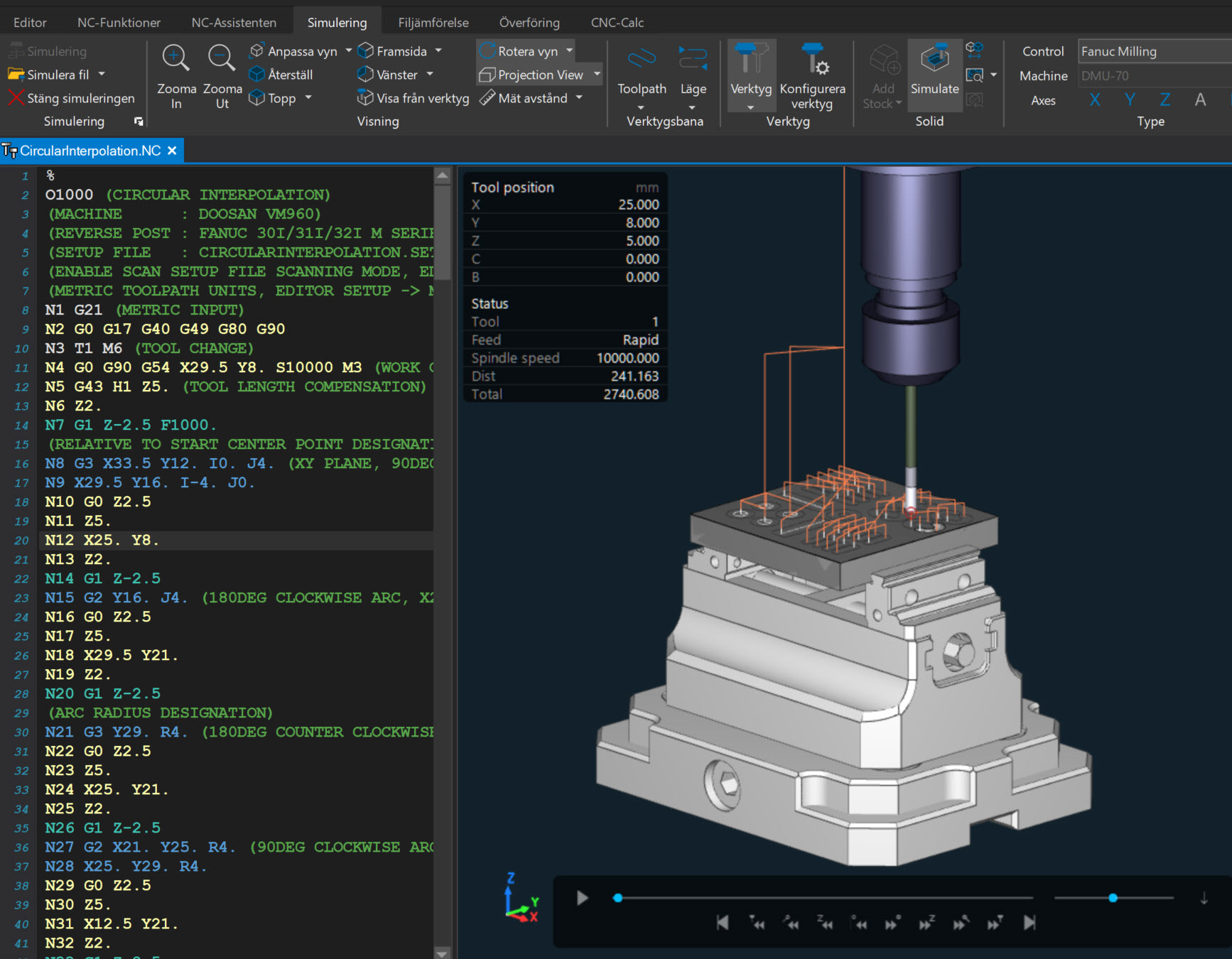

Das grafische Simulationsprogramm Backplot zeichnet Ihre 3-Achsen-Fräs- und 2-Achsen-Drehprogramme entweder vorwärts oder rückwärts, schrittweise oder kontinuierlich. Editieren Sie das CNC-Programm und das Update wird im Plot automatisch wiedergegeben.
Analysieren Sie den Plot mit dynamischer Vergrößerung/Verkleinerung (ZOOM), Verschiebung (PAN), Drehung (ROTATION) oder Messfunktionen.
CIMCO Edit besitzt einen schnellen und voll konfigurierbaren, zeilengenauen Datei-Vergleich, der es dem Anwender ermöglicht, schnell CNC-Programmänderungen zu identifizieren.
Der Datei-Vergleich identifiziert geänderte und gelöschte/eingefügte Zeilen, aber ignoriert Formatänderungen wie NC-Satz-Neunummerierung oder das Einfügen von Zwischenräumen. Die Unterschiede können zeilenweise einzeln oder alle zugleich gezeigt werden; auch ist der seitenweise Ausdruck für eine Offline-Überprüfung möglich.
